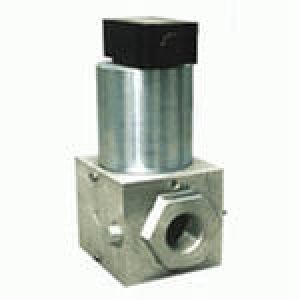

Электромагнитные клапаны КЭГ-9720 (НЗ) используются в системах дистанционного управления гозогорелочных устройств водогрейных и паровых котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения клапана КЭГ-9720 (НЗ):
- установка в помещении котельных, работающих на газе;
- в жилых домах, оборудованных водогрейными колонками, плитами, отопительными котлами, работающими на газе.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
Детали клапана КЭГ-9720 (НЗ) выполнены из коррозионностойких материалов (нержавеющая сталь, алюминий). Седло клапана защищено от загрязнений фильтром на входе.
Электромагнитный клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.
Для подключения контрольных приборов, датчиков давления, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4".
Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
Рабочее положение клапана - электромагнитом вверх.
Технические характеристики электромагнитного клапана КЭГ-9720 (НЗ)
Характеристики Значения Примечание
Условный проход Ду, мм 20; 25; 32; 40; 50; 65; 80
Время открытия/закрытия, с 1
Диапазон давлений, МПа 0 - 0,4 Ду = 20; 25; 65; 80 мм
0 - 0,1 Ду = 32; 40; 50; 65; 80 мм
Частота включения, 1/час 1000 Ду = 20; 25; 32; 40; 50 мм
300 Ду = 65; 80 мм
Ресурс включений 1?106 Ду = 20; 25; 32; 40; 50 мм
5?106 Ду = 65; 80 мм
Объёмный расход, м3/ч (по воздуху):
- для Ду = 20 мм 3,6 при Рвх = 0,4 МПа
- для Ду = 25 мм 4,9 при перепаде DР = 0,01 МПа
- для Ду = 32 мм 160 при перепаде DР = 0,01 МПа
- для Ду = 40 мм 180 при Рвх = 0,1 МПа
- для Ду = 50 мм 200
- для Ду = 65 мм 250 при перепаде 0,0076 МПа
- для Ду = 80 мм 440
Напряжение питания, В 220 50 Гц
Потребляемая мощность, В·А 35 Ду = 20; 25; 32; 40; 50 мм
75 Ду = 65 мм
90 Ду = 80 мм
Степень защиты IP 65 Ду = 65; 80 мм
IP 40 Ду = 20; 25; 32; 40; 50 мм
Температура окружающей среды, °С от -3 до +40
Габаритные размеры, мм, не более: L?H?B масса, кг, не более
Область применения клапана КЭГ-9720 (НЗ):
- установка в помещении котельных, работающих на газе;
- в жилых домах, оборудованных водогрейными колонками, плитами, отопительными котлами, работающими на газе.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
Детали клапана КЭГ-9720 (НЗ) выполнены из коррозионностойких материалов (нержавеющая сталь, алюминий). Седло клапана защищено от загрязнений фильтром на входе.
Электромагнитный клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.
Для подключения контрольных приборов, датчиков давления, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4".
Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
Рабочее положение клапана - электромагнитом вверх.
Технические характеристики электромагнитного клапана КЭГ-9720 (НЗ)
Характеристики Значения Примечание
Условный проход Ду, мм 20; 25; 32; 40; 50; 65; 80
Время открытия/закрытия, с 1
Диапазон давлений, МПа 0 - 0,4 Ду = 20; 25; 65; 80 мм
0 - 0,1 Ду = 32; 40; 50; 65; 80 мм
Частота включения, 1/час 1000 Ду = 20; 25; 32; 40; 50 мм
300 Ду = 65; 80 мм
Ресурс включений 1?106 Ду = 20; 25; 32; 40; 50 мм
5?106 Ду = 65; 80 мм
Объёмный расход, м3/ч (по воздуху):
- для Ду = 20 мм 3,6 при Рвх = 0,4 МПа
- для Ду = 25 мм 4,9 при перепаде DР = 0,01 МПа
- для Ду = 32 мм 160 при перепаде DР = 0,01 МПа
- для Ду = 40 мм 180 при Рвх = 0,1 МПа
- для Ду = 50 мм 200
- для Ду = 65 мм 250 при перепаде 0,0076 МПа
- для Ду = 80 мм 440
Напряжение питания, В 220 50 Гц
Потребляемая мощность, В·А 35 Ду = 20; 25; 32; 40; 50 мм
75 Ду = 65 мм
90 Ду = 80 мм
Степень защиты IP 65 Ду = 65; 80 мм
IP 40 Ду = 20; 25; 32; 40; 50 мм
Температура окружающей среды, °С от -3 до +40
Габаритные размеры, мм, не более: L?H?B масса, кг, не более
Тип
|
Клапан электромагнитный |
Модель
|
КЭГ-9720 ДПР 3/4, 40В |
